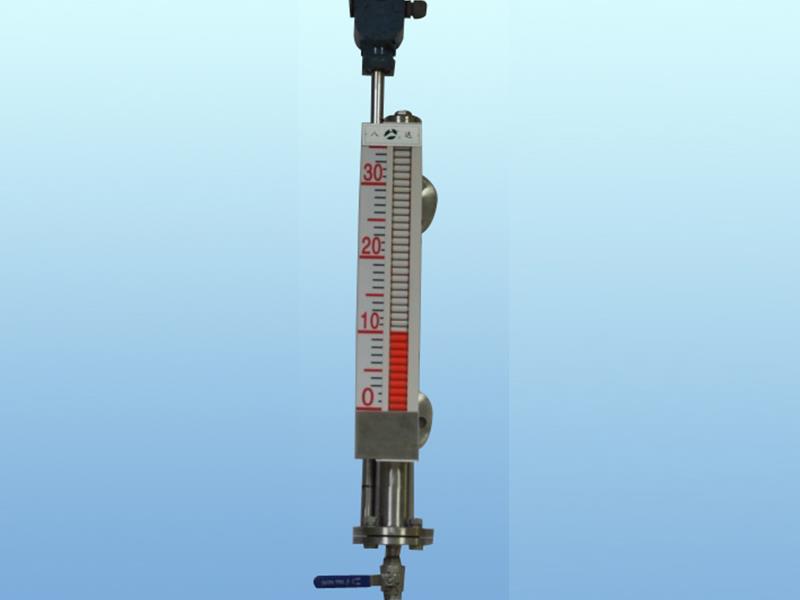

远传磁性翻板液位计的组成和原理是什么呢?
- 2021-04-27-

  远传磁翻板液位计是一种常见的液位计产品,广泛应用于电力、石油、化工、冶金、环保等行业。它可以检测和自动控制生产过程中各种塔、罐、槽、球形容器和锅炉的介质液位。该液位计具有结构简单、观察直观清晰、无堵塞、无泄漏、安装方便、维护简单、使用灵活、性能稳定、可靠性高等优点。那么,远传磁性翻板液位计的组成和原理是什么呢?

  一、远传磁翻板液位计的组成

  远传磁翻板液位计是一种结构简单、使用方便的液位控制装置,由基本型和簧片开关远传器组成。

  二、远传磁翻板液位计的原理

  由于远传磁性翻板液位计由磁性翻板液位计和簧片开关远传器组成,下面介绍远传磁性翻板液位计的工作原理。

  1、磁性翻板液位计的工作原理

  远程传输磁性翻板液位计的基本类型,即磁性翻板液位计,也称为磁性浮子液位计,基于连接器结构、浮力原理和磁耦合特性实现液位的实时测量。当被测容器内的液位升降时,用来感应主测量管内液位变化的磁性浮子也随之升降。

  浮子内的永磁磁钢通过磁耦合带动主测量管外的磁性翻板翻转180°,翻板两侧涂有不同颜色(通常为红色和白色)以指示液位的位置。当容器内液位上升时,翻板由白色变为红色,当容器内液位下降时,翻板由红色变为白色。指示器的红白交界处是容器内液位的实际高度,从而实现液位的准确测量和局部显示。
